Дизельный генератор CUMMINS 500 кВт

6 580 279 ₽

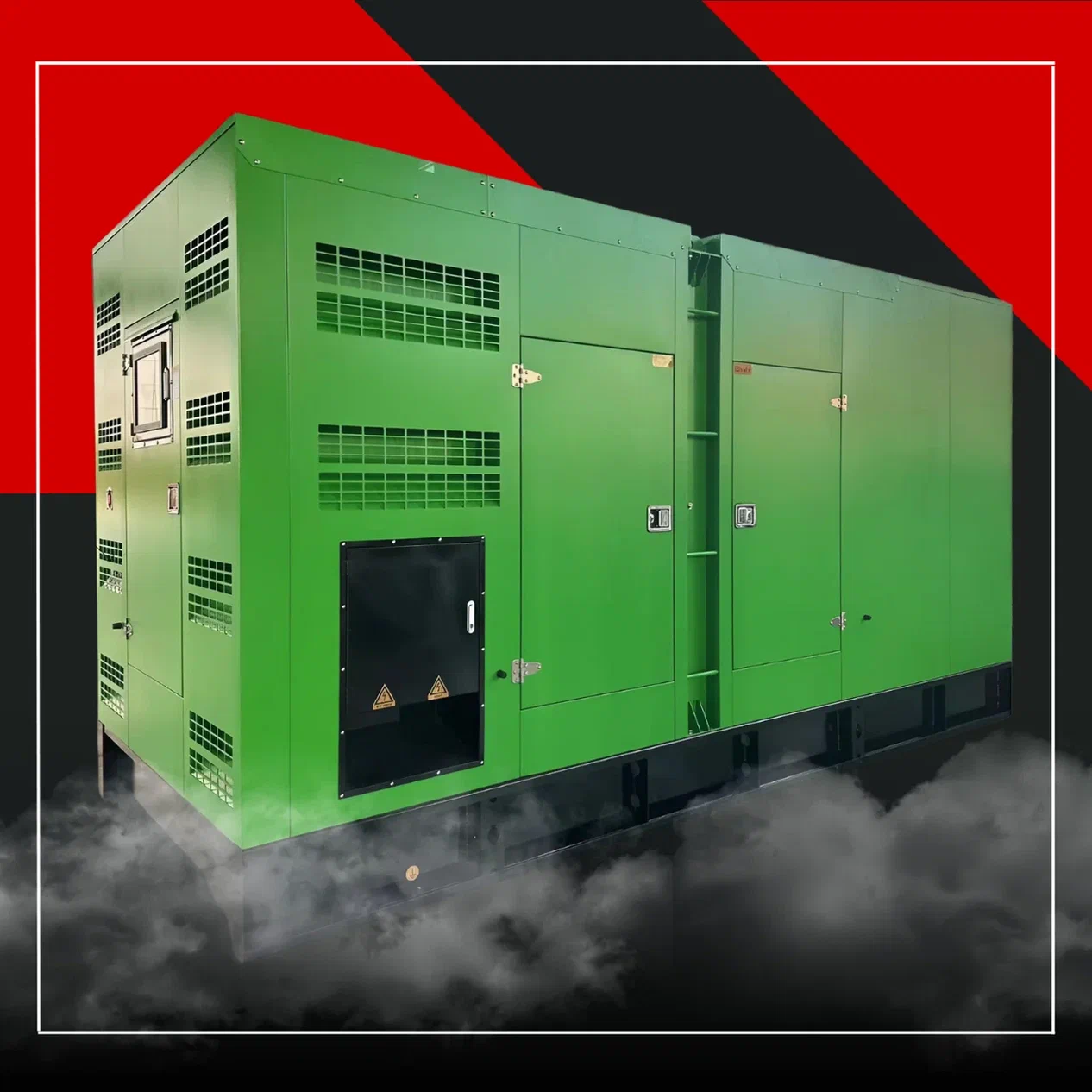

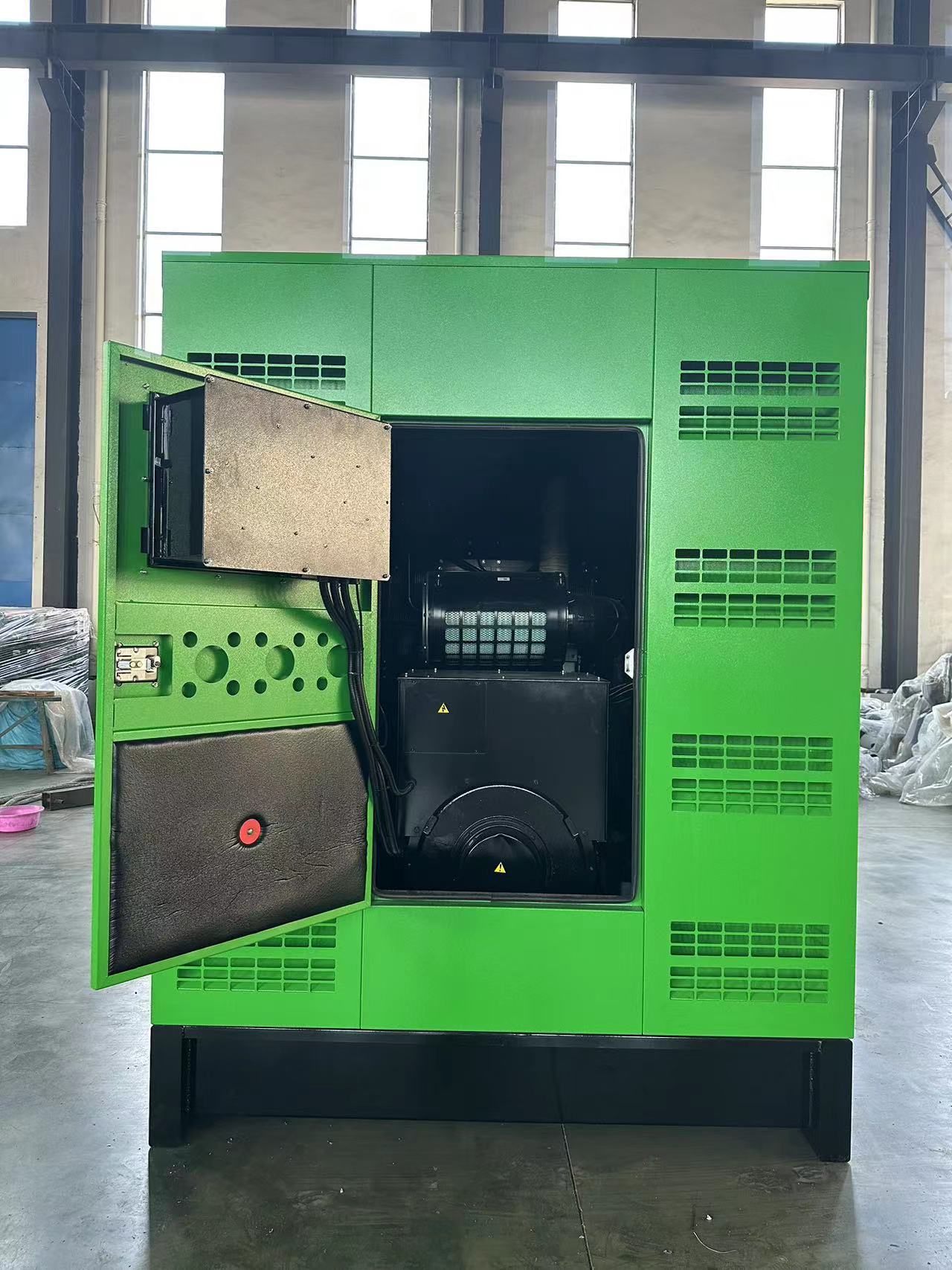

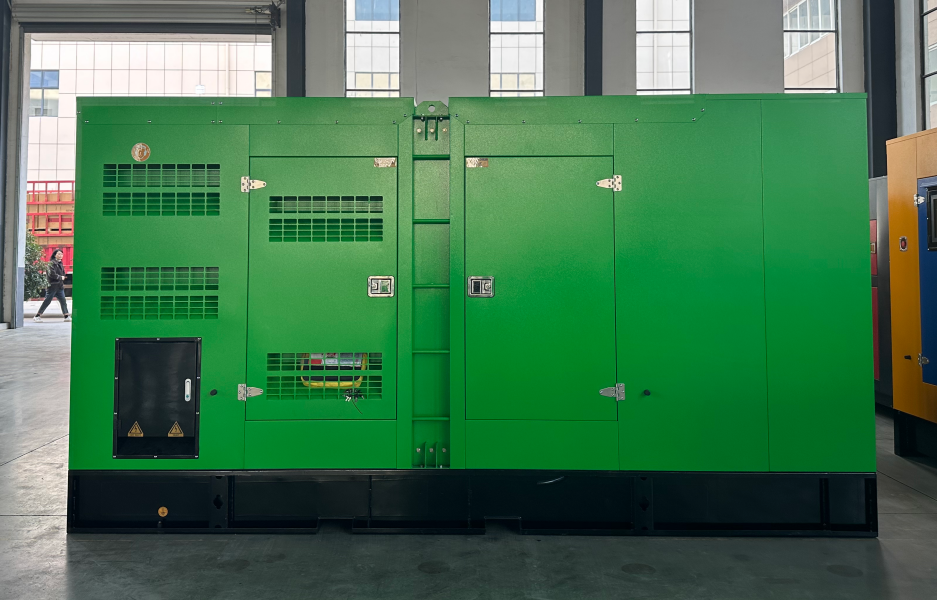

Дизельный генератор в защитном кожухе на базе двигателя CUMMINS 300 кВт
Габариты: 4700*2000*2500 мм, 4900 кг

Модель двигателя: DCEC Cummins KTA19-G8A
Частота (Hz): 50 Гц
Напряжение (V): 220/380В
Номинальная скорость (rpm): 1500 оборотов в минуту
Резервный режим работы (Standby): кВА: 687; кВт: 550
Основной режим работы (Prime): кВА: 625; кВт: 500

Категория: Энергетическое оборудование

Описание

Дизельный генератор 500 KW на базе двигателя CUMMINS в различных вариациях исполнения.

Постоянная мощность	500кВт/625КВА
Резервная мощность	550кВт/687.5КВА
Номинальная скорость	1500об/мин
Выходная частота	50Гц
Количество фаз	3
Номинальное напряжение	220/380В
Модель двигателя	KTA19-G8A
Модель генератора	TWGII354DC

Технические параметры дизельного двигателя Cummins
Изготовитель/модель	CCEC Cummins KTA19-G8A
Система подачи воздуха	с турбонаддувом
Топливная система	топливный насос РТ, электронный контроль топлива
Размещение цилиндров	6, рядное
Объем	18.9Л
Диаметр и ход поршня	159*159（мм）
Соотношение сжатия	13:1
Частота вращения	1500об/мин
Макс. Резервная мощность при номинальной частоте вращения	610кВт/830ЛС
Тип регулятора оборотов	электронный
Выхлопная система
Поток выхлопных газов	112кг/ч
Температура выхлопных газов	550 ℃
Макс. противодавление	10кПа
Система впуска воздуха
Макс. предел впуска	6.23кПа
Поток воздуха, поступающего в камеру сгорания	40.5м3/мин
Поток воздуха, необходимый для радиатора	900м3/мин
Топливная система
Расход топлива при 100% нагрузке (постоянная мощность)	205 г/кВт.ч		131 Л/ч
Расход топлива 75% нагрузке (постоянная мощность)	206 г/кВт.ч		99 Л/ч
Расход топлива при 50% нагрузке (постоянная мощность)	211 г/кВт.ч		69 Л/ч
Масляная система
Общий объем масла	50Л
Расход масла	≤4г/кВт.ч
Емкость масляного поддона	32-38Л
Система охлаждения
Объем охлаждающей жидкости		116Л
Макс. температура воды		104℃

Технические параметры генератора
Марка генератора	KAIJIELI
Модель генератора	TWGII354DC
Тип возбудителя	одноопорный, бесщеточный, самовозбуждающийся
Номинальная выходная основная мощность	500кВт
Номинальная частота вращения	1500 об/мин
Номинальная частота	50 Гц
Количество фаз	3
Номинальное напряжение	220/380 В (по требованию заказчика)
Коэффициент мощности	0.8
Диапазон регулировки напряжения	≥5%
Нестабильность напряжения NL-FL	≤±1%
Класс изоляции	H
Класс защиты	IP23

Система управления – контроллер Smartgen (HGM6110N)

Все генераторные установки оснащены шкафом управления (в стандартной комплектации марки deepsea или smarten) на отдельной опоре, со следующими характеристиками.

Электронный цифровой модуль управления с элементами управления и контроля, а также предупредительными индикаторами
Защитная функция автоматического отключения
Кнопка аварийной остановки (с блокировкой)
Автоматический выключатель выходной цепи переменного тока
Контрольный выключатель цепи постоянного тока

Дисплей модуля управления

Напряжение генератора
Выходная частота
Скорость двигателя
Напряжение аккумуляторной батареи
Время работы двигателя (часы)
Примечание:
Температура охлаждающей жидкости двигателя отображается на указателе температуры воды
Давление масла в двигателе отображается на указателе давления масла
Сила тока генератора отображается на измерителе тока, с переключением на отображение значения для каждой фазы отдельно

Вывод на дисплей модуля управления сообщений о нарушениях

Завышенная частота вращения/ заниженная частота вращения
Аварийная сигнализация
Низкое давление масла
Высокая температура воды
Сбой запуска
Неполадка в зарядном устройстве аккумуляторной батареи

Автоматическое отключение

Низкое давление масла в двигателе
Высокая температура воды в двигателе
Завышенная частота вращения/ заниженная частота вращения
Сбой запуска после трех попыток

Примечание: для получения подробной информации о вышеуказанных моделях обратитесь к файлу «Выбор системы управления»

КОМПЛЕКТНОСТЬ ПОСТАВКИ

Дизельный генератор (бесшумного типа)	1к-т
Система управления	1к-т
MCCB (автоматический выключатель)	1к-т
Кнопка аварийной остановки	2шт
Радиатор с вентилятором 40°С	1к-т
Глушитель	1шт
Резиновые амортизационные опоры	1к-т
Зарядное устройство для аккумуляторной батареи и соединительные провода	1к-т
Фланец	1шт
Гофра	1шт
Стандартный набор для техобслуживания	1к-т

Общие характеристики

Все выпускаемые с завода генераторные станции проходят комплексное эксплуатационное испытание с нагрузкой 50%, нагрузкой 75%, нагрузкой 100%, нагрузкой 110%, а также проверку надежности работы всех систем управления, устройств сигнализации и предохранительных устройств автоматического отключения
В комплектацию входит зарядное устройство для аккумуляторной батареи и соединительные провода
В комплектацию входит промышленный глушитель и гибкий шланг для выхлопных газов
В комплектацию входит автоматический выключатель
Спроектировано в соответствии с требованиями ISO8528/GB2820 ISO9001:2008 и СЕ
Оборудование комплектуется двигателем Cummins вместе с генератором Kaijieli

Преимущества

Стабильность, надежность и простота в обслуживании
Низкие эксплуатационные расходы и расходы на техобслуживание
Простота в установке, простота в работе и обслуживании

Надежность работы

Регулирование напряжения

Нестабильность напряжения сохраняется в пределах ±0.5% следующим образом:

Коэффициент мощности в диапазоне 0.8-1.0
От нулевой нагрузки до полной нагрузки, любая постоянная нагрузка
Статизм регулирования скорости 4.5%

Колебания частоты/скорости

Переменная нагрузка 0-100%, отношение диапазона к нижнему пределу частоты/скорости 5%
Переменная нагрузка в пределах 25-100%, любая постоянная нагрузка, колебание частоты/скорости в пределах 0.25%

Коэффициент помех проводной связи
